BK-0710

Áramgenerátor KIT, 5-12VDC

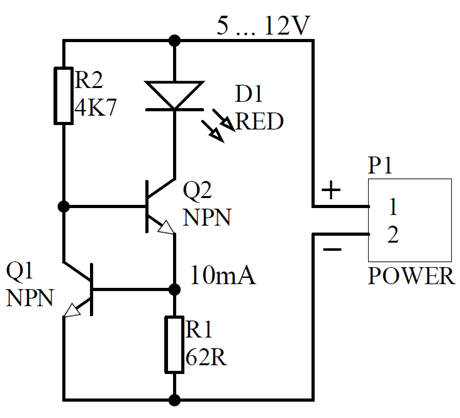

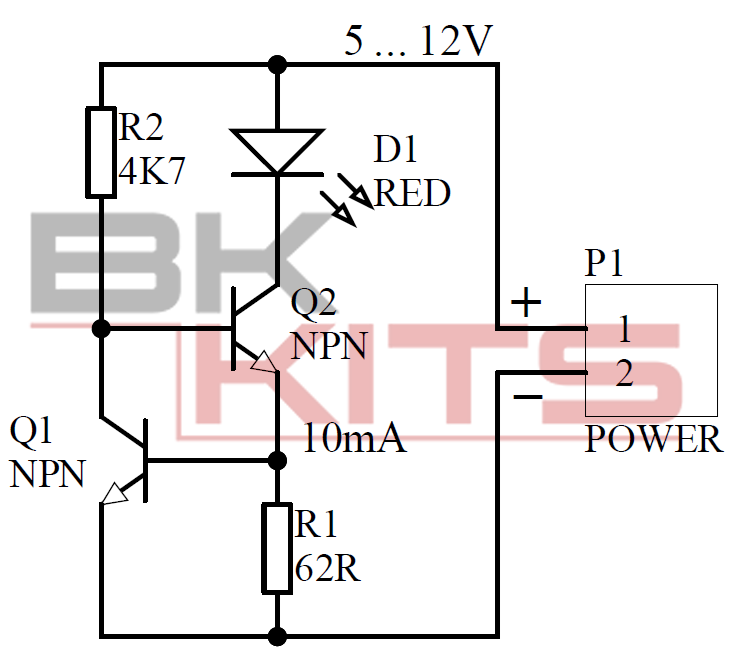

Kapcsolási rajz

Az áramkör egy 10mA-es áramgenerátor alapkapcsolást valósít meg. Az R1 ellenállás segítségével történik az áram beállítása. Az áramkör a Q1 tranzisztor nyitófeszültségét veszi alapul, mely kb. 0.6V esetén nyit. A beállított névleges áram esetén az R1 ellenálláson eső feszültség pont akkora lesz, hogy kinyit a Q1 tranzisztor, aminek hatására a Q2 tranzisztor visszaszabályzásra kerül (csökken az áram), így egy önszabályzó kör jön létre. Tápfeszültség: 5-12 V DC Áramfelvétel: <11 mA A készlet forrasztandó alkatrészeket tartalmaz! Hozzáadás a kosárhoz (Cikkszám: 100.486.67) 1+: 443 Ft 5+: 277 Ft 10+: 250 Ft 20+: 240 Ft 50+: 234 Ft

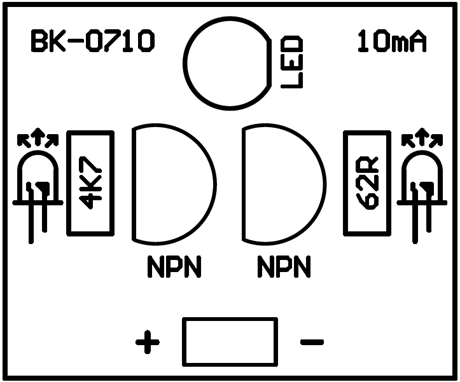

Beültetési ábra

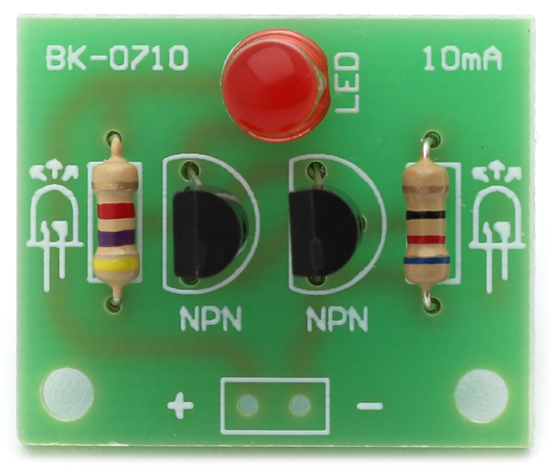

Termékfotó

1

R2	4.7K 0.25W
R1	62R 0.25W

2

Q1	NPN
Q2	NPN

3

D1

RED

A tápfeszültséget az áramkörön jelölt (+) és (-) pontokra kell csatlakoztatni. A tápellátás polaritását és tényleges feszültségét minden esetben gondosan ellenőrizzük az áramkörre való csatlakoztatás előtt.
(+) = Pozitív tápfeszültség pólus (általában piros)
(-) = Negatív tápfeszültség pólus (általában fekete)

Az 5-12V közötti tápfeszültség polaritás helyes bekapcsolása után, az áramkör azonnal üzemkész.
