BK-1122

Futófény KIT, 5V DC

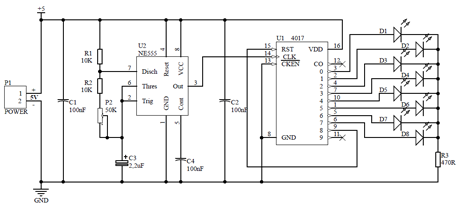

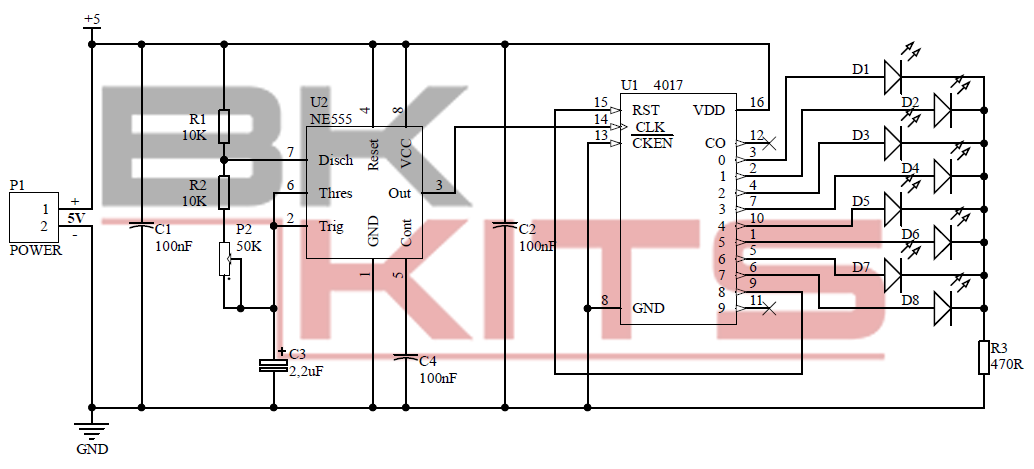

Kapcsolási rajz

Az áramkör látványos futófény effektet hoz létre, és egymás után sorban felvillantja a LED-eket.
Tápfeszültség: 5V DC
Maximum áramfelvétel: 7mA
A készlet forrasztandó alkatrészeket tartalmaz!

Hozzáadás a kosárhoz (Cikkszám: 100.467.77)
1+: 601 Ft
5+: 435 Ft
10+: 408 Ft
20+: 392 Ft
50+: 376 Ft

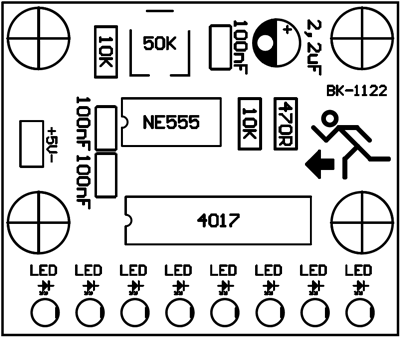

Beültetési ábra

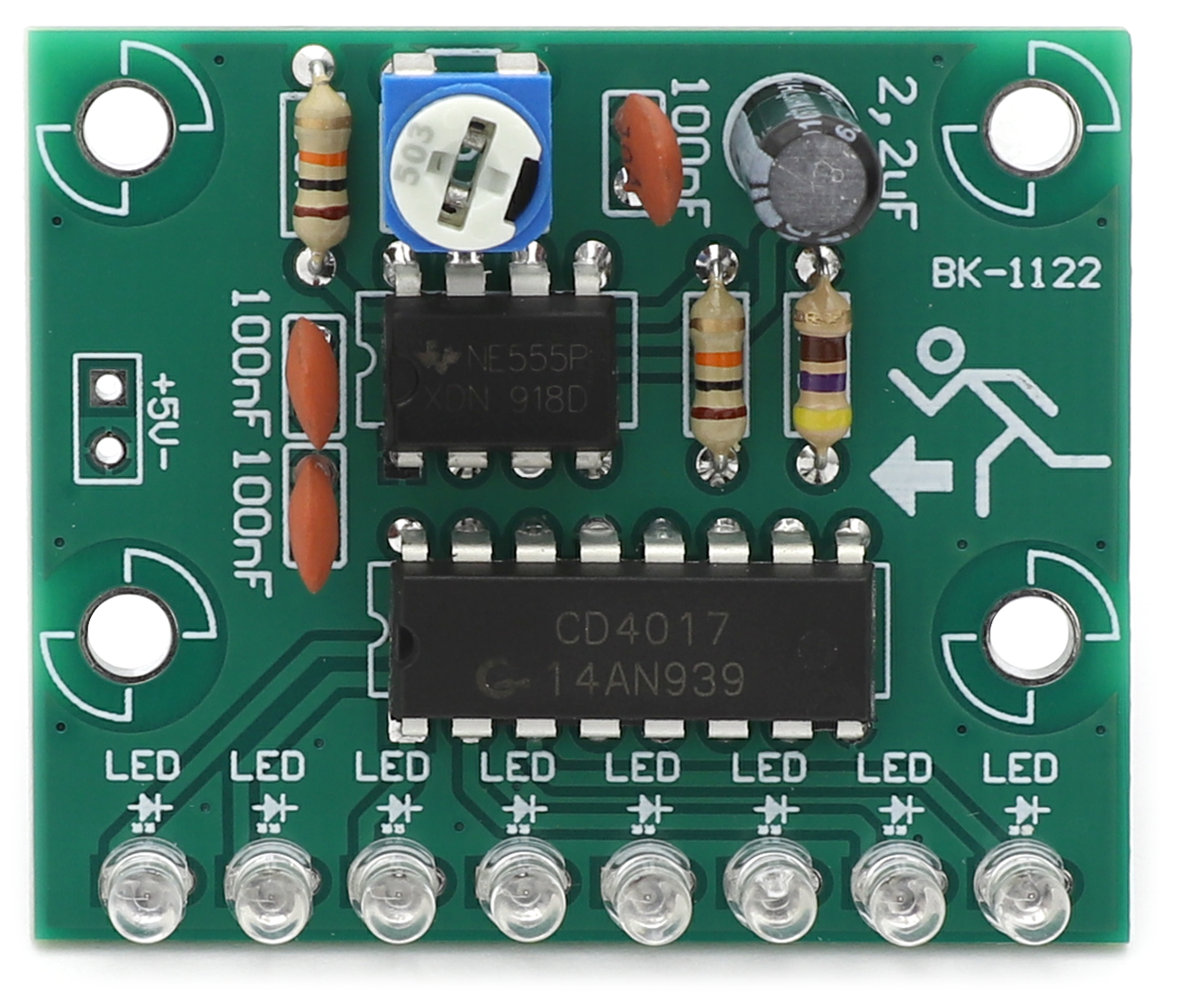

Termékfotó

Összeszerelés lépései

1


R1 10K 0.25W



R2 10K 0.25W



R3 470R 0,25W




2


U1 CD4017

3


U2 NE555

4


D1 LED
D2 LED
D3 LED
D4 LED
D5 LED
D6 LED
D7 LED
D8 LED

5


C1 100nF (104)
C2 100nF (104)
C4 100nF (104)

6


P2 50K

7


C3 2.2uF
Beüzemelés, élesztés

A tápfeszültséget az áramkörön jelölt (+) és (-) pontokra kell csatlakoztatni. A tápellátás polaritását és tényleges feszültségét minden esetben gondosan ellenőrizzük az áramkörre való csatlakoztatás előtt.
(+) = Pozitív tápfeszültség pólus (általában piros)
(-) = Negatív tápfeszültség pólus (általában fekete)

Az 5V tápfeszültség polaritás helyes bekapcsolása után, az áramkör azonnal üzemkész.
