BK-1216

1.5V-os villanó LED KIT, 1.5V DC

Kapcsolási rajz

Különleges felépítésű, egyszerű charge-pump áramkör, mely 1.5V-ról képes akár 3.4V-os nyitófeszültségű fehér LED folyamatos villogtatására is.
Tápfeszültség: 1.5V DC (pl. 1 db AA ceruzaelem)
Maximum áramfelvétel: 1mA
A készlet forrasztandó alkatrészeket tartalmaz!

Hozzáadás a kosárhoz (Cikkszám: 100.429.82)
1+: 315 Ft
5+: 267 Ft
10+: 259 Ft
20+: 256 Ft
50+: 254 Ft

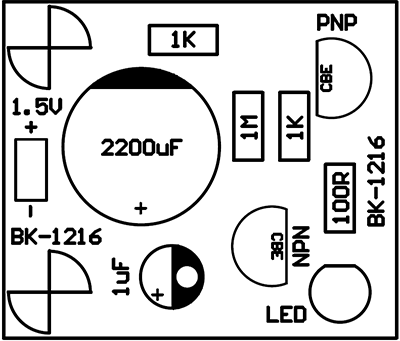

Beültetési ábra

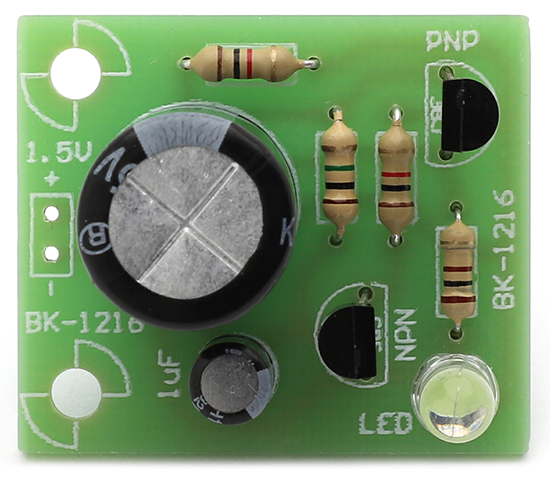

Termékfotó

Összeszerelés lépései

1


R2 1K 0.25W



R3 1K 0.25W



R1 1M 0.25W



R4 100R 0.25W




2


Q2 SS8050 (NPN)

3


Q1 SS8550 (PNP)

4


D1 WHITE

5


C2 1uF
C1 2200uF
Beüzemelés, élesztés

A tápfeszültséget az áramkörön jelölt (+) és (-) pontokra kell csatlakoztatni. A tápellátás polaritását és tényleges feszültségét minden esetben gondosan ellenőrizzük az áramkörre való csatlakoztatás előtt.
(+) = Pozitív tápfeszültség pólus (általában piros)
(-) = Negatív tápfeszültség pólus (általában fekete)

A 1.5V-os tápfeszültség rákapcsolása után 2-3 másodperccel kezd fokozatosan villogni a LED.
