EM-51019 (HEKIT-1019)
Kapcsolóüzemű tápegység (3A)

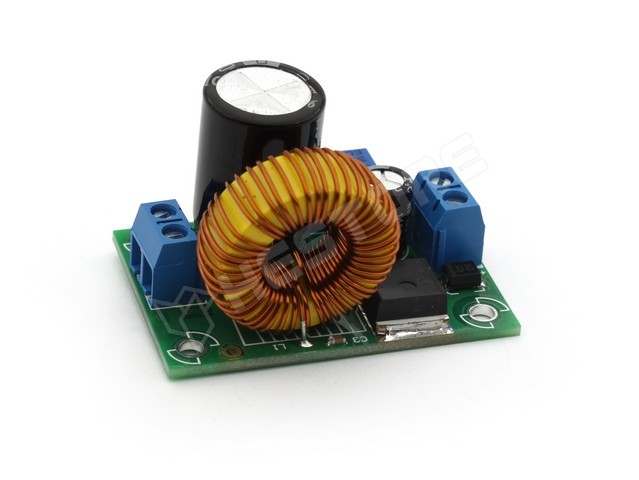

Ebből a KIT-ből egy univerzálisan használható, paraméterezhető kapcsolóüzemű tápegység készíthető. A kapcsolás az alkalmazott TS2576-ADJ jelű integrált áramkör gyári ajánlása, mely a kompakt kivitel érdekében SMD alkatrészek felhasználásával készült. A kimeneti feszültség 1,23 és 37V között egy többfordulatú trimmerrel állítható, illetve speciális alkalmazásban fix (SMD) ellenállásokkal beállítható (lásd. alábbi képlet és táblázat).
A számolási képlet a következő: Uki = Uref ( 1 + R1/R2) ; R2 = R1 (Uki / Uref - 1)
Ahol Uref értéke 1,23V és R1-nek 1k ... 5k tartományba kell esni.
Az alábbi táblázatban a leggyakoribb kimeneti feszültségekhez tartozó közelítő osztó értékek láthatók:
| Névl. fesz. | R1 | R2 | Tényleges fesz. |
|---|---|---|---|
| 3,3 V | 2,7 kOhm | 4,7 kOhm | 3,37 V |
| 5 V | 2,7 kOhm | 8,2 kOhm | 4,96 V |
| 6 V | 3,3 kOhm | 13 kOhm | 6,08 V |
| 9 V | 4,3 kOhm | 27 kOhm | 8,95 V |
| 12 V | 1,5 kOhm | 13 kOhm | 11,89 V |
| 13,5 V | 2 kOhm | 20 kOhm | 13,53 V |
Bár az áramkör nem bonyolult, a kis méretű SMD alkatrészek miatt a megépítés inkább csak gyakorlattal rendelkezőknek ajánlott.
Műszaki adatok:
- Nehézségi fok: 2
- Elkészítési idő: 10 perc
- Méretek: 48×33 mm
- Tápfeszültség: max 40 VDC (Uki + 2V)
- Terhelhetőség: max 3A
- Forrasztási pontok: 22 db
Az összeszereléshez szükséges még:
- forrasztópáka és ón,
- oldalcsípő fogó,
- multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
| RoHS | nem |
|---|---|
| Gyártó | ELMODULES |
