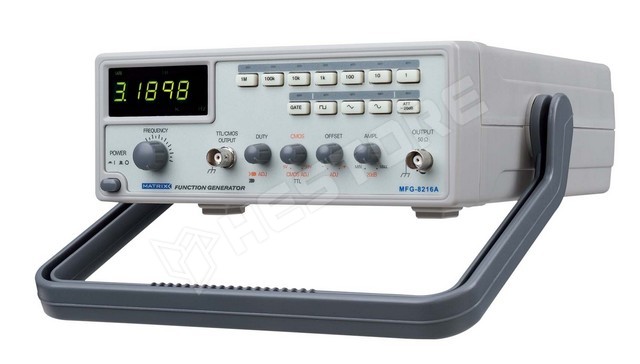

MFG-8216A-1

Name: MFG-8216A-1
Brand: mátrix
SKU: 100.299.71
Availability: SoldOut

Függvény generátor 3MHz-ig

Második kimenet TTL vagy CMOS jelek számára
Állítható kitöltési tényezővel, invertálási funkcióval
Alacsony torzítású jelformák (szinusz, háromszög, négyszög)
Beépített frekvencia mérő
Külső feszültségvezérelhető frekvenciahangolás
Kijelző : LED 6 digites
Kimeneti amplitúdó: >=10Vpp (on 50ohmos terhléssel)
Kimeneti osztó: -20 dB ± 1 dB x 2
Kimeneti impedancia: 50 ohm±10%
Kitöltési tényező szabályozás 80%:20%:80% 1MHz-nél
Szinuszjel torzítás: < 1%, 0,3Hz-200KHz
Bemeneti impedancia: 1Mohm
CMOS kimenet 4Vpp>±1Vpp - 14,5Vpp ± 0,5Vpp
TTL kimenet > 3Vpp
Frekvenciaszabályzás feszültséggel (VCF) 0-10V ± 1V (100:1), impedancia 10kohm
Időalap trigger 0,5...30 s

RoHS	nem
Gyártó	mátrix
Súly	2.2kg
Méretek	91 x 251 x 291mm
A kijelző típusa	LED 6 digit
Tápellátás	115/230VAC ±10%, 50/60Hz
Amplitúdó	≥20Vpp (50Ω terhelésnél)
Mérőműszer tulajdonságai	50Ω fő jelkimenet vonatkoztatási szint szabályzással valamint 20, második kimenet TTL vagy CMOS jelek számára, lefutás kitöltés kontroll visszafordítási lehetőséggel, kicsi alakváltozású lefutások (szinuszoid, háromszög, négyszög), beépített frekvencia mérő, külső, feszültséges frekvenciahangolás
Frekvencia méréstartomány	0.3...3MHz
Standard kivitel	mérőkábel BNC csatlakozóval, tápvezeték
Bemeneti impedancia	1MΩ
Impedancia tolerancia	±10%
Generátor típusa	függvény
Frekvencia-méter	0.3...3MHz
Kimenet paraméterei	impedancia: 50Ω
Csillapítás	-20 dB ± 1 dB x 2
Kitöltési tényező szabályozás	80%:20%:80% 1MHz-nél
Színuszos lefutás alakváltozása	≤1%, 0,3Hz-200kHz
Szinuszos lefutás lapossága	<0,5dB, 300KHz-3MHz, <0,3dB, 0,3Hz-300KHz
Háromszög lefutás linearitása	≥95%, 100KHz-3MHz/5MHz, ≥98%, 0,3Hz-100kHz
Négyszögjel lefutás szimmetria	± 2 %, 0.3Hz-100kHz
Négyszögimpulzus felfutási idő	≤80ns
CMOS kimenet	4Vpp≥±1Vpp - 14,5Vpp ± 0,5Vpp
TTL kimenet	≥3Vpp
Frekvenciaszabályzás feszültséggel (VCF)	0-10V ± 1V (100:1), impedancia 10kΩ
Időalap felszabadítás	0.5...30s
