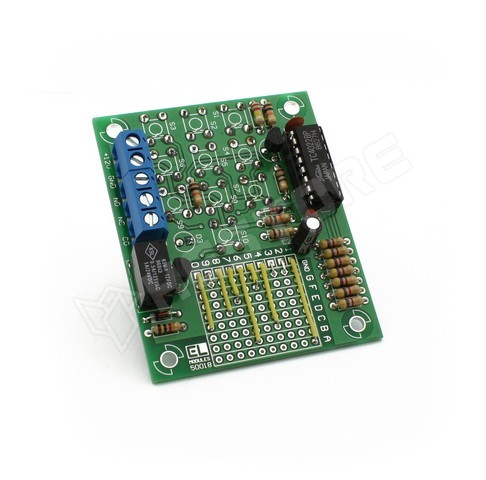

Ebből a KIT-ből egy elektromos zárat (vagy más eszközt) vezérlő panel építhető.
A kapcsolás alapja egy leleményes megoldás, mely processzor helyett egy egyszerű shift regiszterrel oldja meg feladatát. Igen üde jelenség a mai túlprogramozott eszközök világában.
A kód 7 jegyű szám lehet, melyet huzalozott logikával lehet „programozni”. A helyes kód megadása után a panel kétszínű LED-je pirosról zöldre vált és a relé meghúz. A relének mind a záró, mind a bontó kontaktusa ki van vezetve, így a felhasználási terület még szélesebb.
Mivel a nyomtatott áramköri panel kétoldalas, a LED-et és a nyomógombokat a hátuldalon is be lehet ültetni az alkalmazási területen történő könnyebb felszerelhetőség érdekében.

Az áramkör megépítését egyszerűsége és robosztussága miatt bátran ajánljuk kezdőknek is, de az ötletes kapcsolásból akár még a tapasztaltabbak is okulhatnak. Mivel a végeredmény a gyakorlati életben is jól használható, ha már „kijátszottuk” vele magunkat, akár munkára is lehet fogni olyan zárak nyitására, ahol a biztonság nem elsődleges szempont.

Műszaki adatok:

• Nehézségi fok: 2
• Elkészítési idő: 30 perc ültetés és kb. 20 perc programozás
• Méretek: 67 × 55 mm
• Tápfeszültség: 9 .. 15 VDC
• Áramfelvétel: <1 mA nyugalmi és 20 mA a relé meghúzásakor
• A relé terhelhetősége: 1 A / 24 V DC vagy 0,5 A / 125 V AC
• Forrasztási pontok: 133 db

Az összeszereléshez szükséges még:

• forrasztópáka és ón,
• oldalcsípő fogó,
• multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
